Thông số gối đỡ vòng bi (bạc đạn)

Để tra cứu thông số gối đỡ từ code đã có sẵn, Hoặc tìm loại gối đỡ phù hợp thiết kế. Hãy xem bài viết này, hy vọng sẽ giúp ích cho bạn.

Nếu có gì cần trao đổi thì có thể Chat hoặc Alô với chúng tôi để được hỗ trợ!

Mục Lục

1 THÔNG SỐ GỐI ĐỠ – cách tra cứu theo mã và hình dạng, tên gọi theo tiếng Anh (Pillow Block Bearings)
2 Thông số gối đỡ kiểu Serie UC P
3 Thông số gối đỡ kiểu Serie UC FL
4 Thông số gối đỡ kiểu Serie UC FC
5 Thông số gối đỡ kiểu Serie UC F

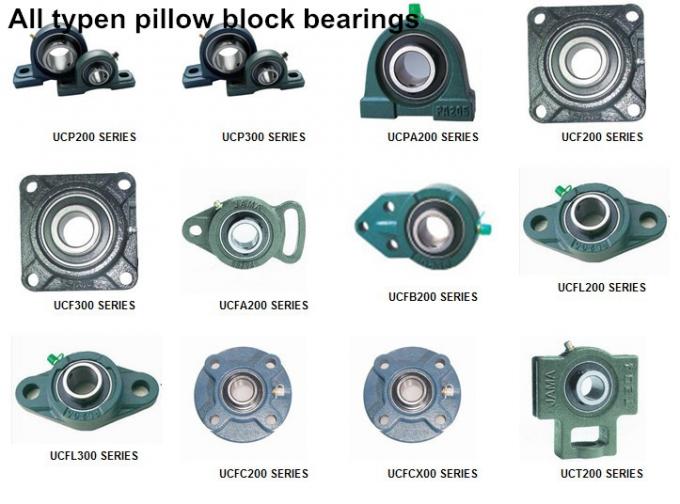

THÔNG SỐ GỐI ĐỠ – cách tra cứu theo mã và hình dạng, tên gọi theo tiếng Anh (Pillow Block Bearings)

UCP: Ball bearing plummer block units

UCPA: Ball bearing short base plummer block units

UCFL : Ball bearing oval flanged units

UCF: Ball bearing square flanged units

UCFC: Ball bearing round and triangular flanged units

UCFB: Ball bearing 3-bolt bracket flanged units

UCFT: Ball bearing Take-Up Bearing Units

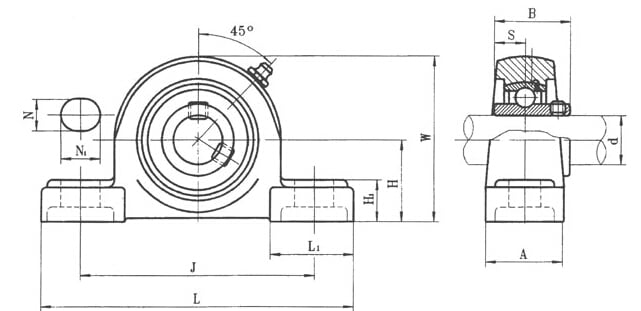

Thông số gối đỡ kiểu Serie UC P

Code	Kích thước												Kích thước Bulong	Code vòng bi	Code Gối đỡ
Code	d	H	L	J	A	N	N1	H1	W	L1	B	S	Kích thước Bulong	Code vòng bi	Code Gối đỡ
UCP203	17	30.2	127	96	38	12	16	14	62	42	27.4	11.5	M10	UC203	P203
UCP204	20	33.3	127	96	38	12	16	14	65	42	31	12.7	M10	UC204	P204
UCP205	25	36.5	140	105	38	12	19	16	71	42	34.1	14.3	M10	UC205	P205
UCP206	30	42.9	165	121	48	14	21	18	84	54	38.1	15.9	M12	UC206	P206
UCP207	35	47.6	167	126	48	14	21	19	93	54	42.9	17.5	M12	UC207	P207
UCP208	40	49.2	184	136	54	14	21	19	98	54	49.2	19	M12	UC208	P208
UCP209	45	54	190	146	54	14	21	20	106	60	49.2	19	M12	UC209	P209
UCP210	50	57.2	206	159	60	18	23	22	114	65	51.6	19	M16	UC210	P210
UCP211	55	63.5	219	172	60	18	23	22	125	65	55.6	22.2	M16	UC211	P211
UCP212	60	69.9	241	186	70	18	23	25	138	70	65.1	25.4	M16	UC212	P212
UCP213	65	76.2	265	203	70	23	28	27	150	77	65.1	25.4	M20	UC213	P213
UCP214	70	79.4	266	210	72	23	28	27	157	77	74.6	30.2	M20	UC214	P214
UCP215	75	82.6	274	217	74	23	28	28	162	80	77.8	33.3	M20	UC215	P215
UCP216	80	88.9	292	232	78	23	28	30	174	85	82.6	33.3	M20	UC216	P216
UCP217	85	95.2	310	247	83	23	28	32	187	85	85.7	34.1	M20	UC217	P217
UCP218	90	101.6	327	262	88	27	34	33	200	90	96	39.7	M24	UC218	P218
UCP305	25	45	175	132	45	17	20	15	85	54	38	15	M14	UC305	P305
UCP306	30	50	180	140	50	17	20	18	95	54	43	17	M14	UC306	P306
UCP307	35	55	210	160	56	17	25	20	106	60	48	19	M14	UC307	P307
UCP308	40	60	220	170	60	17	27	22	116	60	52	19	M14	UC308	P308

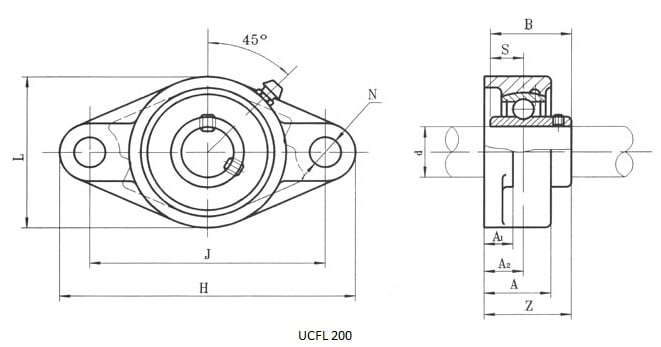

Thông số gối đỡ kiểu Serie UC FL

Code	Kích thước											Kích thước Bulong	Code vòng bi	Code Gối đỡ
Code	d	H	J	A2	A1	A	N	L	Z	B	S	Kích thước Bulong	Code vòng bi	Code Gối đỡ
UCFL204	20	113	90	15	11	25.5	12	60	33.3	31	12.7	M10	UC204	FL204
UCFL205	25	130	99	16	13	27	16	68	35.7	34.1	14.3	M14	UC205	FL205
UCFL206	30	148	117	18	13	31	16	80	40.2	38.1	15.9	M14	UC206	FL206
UCFL207	35	161	130	19	15	34	16	90	44.4	42.9	17.5	M14	UC207	FL207
UCFL208	40	175	144	21	15	36	16	100	51.2	49.2	19	M14	UC208	FL208
UCFL209	45	188	148	22	16	38	19	108	52.2	49.2	19	M16	UC209	FL209
UCFL210	50	197	157	22	16	40	19	115	54.6	51.6	19	M16	UC210	FL210
UCFL211	55	224	184	25	18	43	19	130	58.4	55.6	22.2	M16	UC211	FL211
UCFL212	60	250	202	29	18	48	23	140	68.7	65.1	25.4	M20	UC212	FL212
UCFL213	65	258	210	30	22	50	23	155	69.7	65.1	25.4	M20	UC213	FL213
UCFL214	70	265	216	31	22	54	23	160	75.4	74.6	30.2	M20	UC214	FL214
UCFL215	75	275	225	34	22	56	23	165	78.5	77.8	33.3	M20	UC215	FL215
UCFL216	80	290	233	34	22	58	25	180	83.3	82.6	33.3	M22	UC216	FL216
UCFL217	85	305	248	36	24	63	25	190	87.6	85.7	34.1	M22	UC217	FL217
UCFL218	90	320	265	40	24	68	25	205	96.3	96	39.7	M22	UC218	FL218

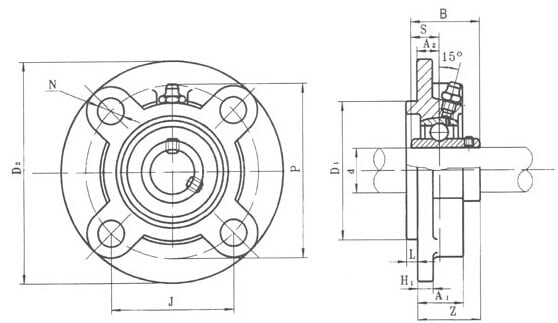

Thông số gối đỡ kiểu Serie UC FC

Code	Kích thước												Kích thước Bulong	Code vòng bi	Code Gối đỡ
Code	d	D2	P	J	A2	N	L	H1	D1	Z	B	S	Kích thước Bulong	Code vòng bi	Code Gối đỡ
UCFC204	20	100	78	55.1	10	12	5	7	62	28.3	31	12.7	M10	UC204	FC204
UCFC205	25	115	90	63.6	10	12	6	7	70	29.8	34.1	14.3	M10	UC205	FC205
UCFC206	30	125	100	70.7	10	12	8	8	80	32.2	38.1	15.9	M10	UC206	FC206
UCFC207	35	135	110	77.8	11	14	8	9	90	36.4	42.9	17.5	M12	UC207	FC207
UCFC208	40	145	120	84.8	11	14	10	9	100	41.2	49.2	19	M12	UC208	FC208
UCFC209	45	160	132	93.3	10	16	12	14	105	40.2	49.2	19	M14	UC209	FC209
UCFC210	50	165	138	97.6	10	16	12	14	110	42.6	51.6	19	M14	UC210	FC210
UCFC211	55	185	150	106.1	13	19	12	15	125	46.4	55.6	22.2	M16	UC211	FC211
UCFC212	60	195	160	113.1	17	19	12	15	135	56.7	65.1	25.4	M16	UC212	FC212
UCFC213	65	205	170	120.2	16	19	14	15	145	55.7	65.1	25.4	M16	UC213	FC213
UCFC214	70	215	177	125.1	17	19	14	18	150	61.4	74.6	30.2	M16	UC214	FC214
UCFC215	75	220	184	130.1	18	19	16	18	160	62.5	77.8	33.3	M16	UC215	FC215
UCFC216	80	240	200	141.4	18	23	16	18	170	67.3	82.6	33.3	M20	UC216	FC216
UCFC217	85	250	208	147.1	18	23	18	20	180	69.6	85.7	34.1	M20	UC217	FC217
UCFC218	90	265	220	155.5	22	23	18	20	190	78.3	96	39.7	M20	UC218	FC218

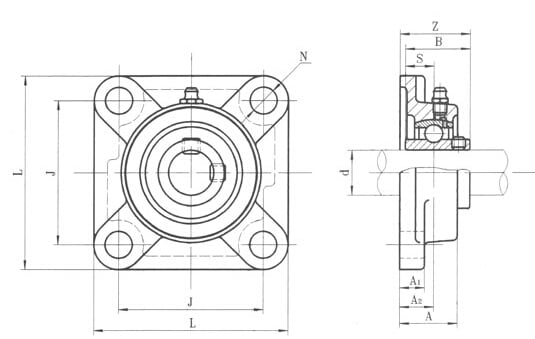

Thông số gối đỡ kiểu Serie UC F

Code	Kích thước										Kích thước Bulong	Code vòng bi	Code Gối đỡ
Code	d	L	A	J	A1	A2	N	Z	B	S	Kích thước Bulong	Code vòng bi	Code Gối đỡ
UCF204	20	86	25.5	64	11	15	12	33.3	31	12.7	M10	UC204	F204
UCF205	25	95	27	70	13	16	12	35.7	34.1	14.3	M10	UC205	F205
UCF206	30	108	31	83	13	18	12	40.2	38.1	15.9	M10	UC206	F206
UCF207	35	117	34	92	15	19	14	44.4	42.9	17.5	M12	UC207	F207
UCF208	40	130	36	102	15	21	16	51.2	49.2	19	M14	UC208	F208
UCF209	45	137	38	105	16	22	16	52.2	49.2	19	M14	UC209	F209
UCF210	50	143	40	111	16	22	16	54.6	51.6	19	M14	UC210	F210
UCF211	55	162	43	130	18	25	19	58.4	55.6	22.2	M16	UC211	F211
UCF212	60	175	48	143	18	29	19	68.7	65.1	25.4	M16	UC212	F212
UCF213	65	187	50	149	22	30	19	69.7	65.1	25.4	M16	UC213	F213
UCF214	70	193	54	152	22	31	19	75.4	74.6	30.2	M16	UC214	F214
UCF215	75	200	56	159	22	34	19	78.5	77.8	33.3	M16	UC215	F215
UCF216	80	208	58	165	22	34	23	83.3	82.6	33.3	M20	UC216	F216
UCF217	85	220	63	175	24	36	23	87.6	85.7	34.1	M20	UC217	F217
UCF218	90	235	68	187	24	40	23	96.3	96	39.7	M20	UC218	F218
