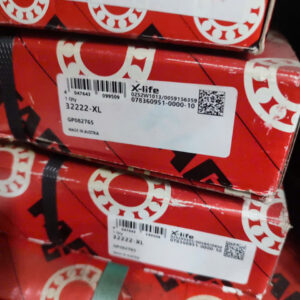

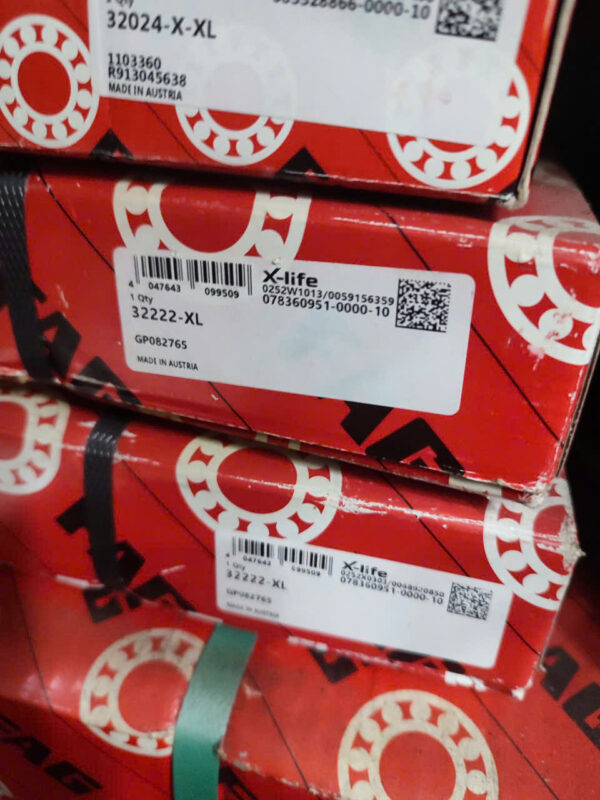

VÒNG BI 32222 XL FAG

– Vòng bi Côn FAG 32222 XL FAG, 32020X FAG, 32236 A FAG được hãng bạc đạn FAG sản xuất tại Đức.Đây là loại bạc đạn Côn, có tác dụng đở chặn,vừa chịu lực hướng tâm, vừa chịu lực dọc trục..

-Bạc đạn 32222 XL FAG có khả năng chịu tải dọc trục lớn,khi lắp đặt kích thước của vai trục và độ bền của trục phải đủ lớn để đở vòng trong.

– Bạc đạn 32222 XL FAG có góc lệch tâm/trục cho phép đối với bạc đan côn là rất nhỏ và bằng khoảng 0.0009 radian ( 3″ )…

Add to wishlist

Danh mục: Vòng bi FAG

Mô tả

VÒNG BI 32222 XL FAG là vòng bi con lăn hình côn
Vòng bi con lăn côn 322, kích thước chính theo DIN ISO 355 / DIN 720, có thể tách rời, điều chỉnh hoặc theo cặp

Main Dimensions & Performance Data

d	110 mm	Bore diameter
D	200 mm	Outside diameter
B	53 mm	Width, inner ring
C	46 mm	Width, outer ring
T	56 mm	Width, total
C_r	510.000 N	Basic dynamic load rating, radial
C_0r	590.000 N	Basic static load rating, radial
C_ur	88.000 N	Fatigue load limit, radial
n_G	4.150 1/min	Limiting speed
n_ϑr	2.410 1/min	Thermal speed rating
≈m	7,193 kg	Weight

Mounting dimensions

d_{a max}	126 mm	Maximum diameter of shaft shoulder
d_{b min}	122 mm	Minimum diameter of shaft shoulder
D_{a min}	170 mm	Minimum diameter of housing shoulder
D_{a max}	188 mm	Maximum diameter of housing shoulder
D_{b min}	190 mm	Minimum diameter of housing shoulder
C_{a min}	6 mm	Minimum axial space
C_{b min}	10 mm	Minimum axial space
r_{a max}	3 mm	Maximum fillet radius of shaft
r_{b max}	2,5 mm	Maximum fillet radius of housing

Dimensions

r_{1, 2 min}	3 mm	Minimum chamfer dimension of inner ring back face
r_{3, 4 min}	2,5 mm	Minimum chamfer dimension of outer ring back face
a	46 mm	Distance between the apexes of the pressure cones
d₁	151,4 mm	Guidance rib diameter of inner ring

Temperature range

T_min	-30 °C	Operating temperature min.
T_max	120 °C	Operating temperature max.

Calculation factors

e	0,42	Limiting value of Fa/Fr for the applicability of diff. Values of factors X and Y
Y	1,43	Dynamic axial load factor
Y₀	0,79	Static axial load factor

Additional information

T3FC110

Comparative designation to ISO 10317 and ISO 355

Quý khách có nhưu cầu Vòng bi 32222 XL FAG xin vui lòng liên hệ công ty chúng tôi :

CÔNG TY TNHH VÒNG BI CÔNG NGHIỆP SÀI GÒN
Địa chỉ : 7/134/47/3 Liên khu 5-6, Phường Bình Hưng Hòa B, Quận Bình Tân, TP Hồ Chí Minh
Điện thoại : 0937346668
