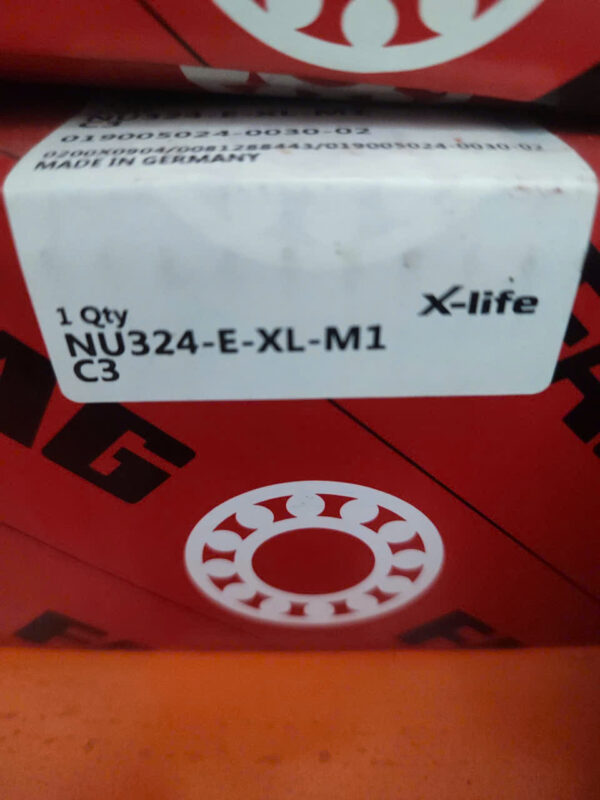

Thông số kỹ thuật Vòng bi NU324 EXLM1C3 FAG :
Main Dimensions & Performance Data
| d | 120 mm | Bore diameter |
| D | 260 mm | Outside diameter |
| B | 55 mm | Width |
| Cr | 610.000 N | Basic dynamic load rating, radial |
| C0r | 600.000 N | Basic static load rating, radial |
| Cur | 73.000 N | Fatigue load limit, radial |
| nG | 4.550 1/min | Limiting speed |
| nϑr | 2.650 1/min | Reference speed |
| ≈m | 14,57 kg | Weight |
Mounting dimensions
| da min | 134 mm | Minimum diameter shaft shoulder |
| da max | 151 mm | Maximum diameter of shaft shoulder |
| db min | 156 mm | Minimum shaft shoulder |
| Da max | 246 mm | Maximum diameter of housing shoulder |
| ra max | 2,5 mm | Maximum recess radius |
| ra1 max | 2,5 mm | Maximum recess radius |
Dimensions
| rmin | 3 mm | Minimum chamfer dimension |
| r1 min | 3 mm | Minimum chamfer dimension |
| s | 3,5 mm | Axial displacement |
| E | 230 mm | Raceway diameter outer ring |
| F | 154 mm | Raceway diameter inner ring |
| D1 min | 218,7 mm | Minimum rib diameter outer ring |
Temperature range
| Tmin | -30 °C | Operating temperature min. |
| Tmax | 200 °C | Operating temperature max. |
Quý khách mua hàng Vòng Bi NU324 EXLM1C3 FAG xin vui lòng liên hệ công ty chúng tôi :
CÔNG TY TNHH VÒNG BI CÔNG NGHIỆP SÀI GÒN
Mã số thuế : 0318673092
Địa Chỉ : 7/134/47/3 Liên khu 5-6, Phường Bình Hưng Hòa B, Quận Bình Tân, TP Hồ Chí Minh
Số điện thoại : 0937346668
Email : ngoguong.sgb@gmail.com
Website : www.vongbianb.com
